[SZ3392]ZIGBEE无线二氧化碳、光照度一体传感器

产品系列:SZ3392
产品型号:zigbee,SZ3392,co2传感器,搜博
发布时间:2017-12-13 11:10:14
产品品牌:搜博
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载

产品介绍


SZ3391 ZIGBEE无线二氧化碳、光照度一体传感器为ZIGBEE无线总线式传感器,是针对农业生产过程中环境监测而设计的专用传感器,内置核心传感器全部为进口器件。仪器能够连续监测二氧化碳气体浓度、光照度及环境温湿度等4种环境参数,每个参数值都转换成MODBUS-RTU标准ZIGBEE无线电信号传输给关联设备,本传感器内置了报警接口,可选配超限声光报警设备。

1、二氧化碳传感器采用韩国进口非色散红外气体检测技术检测二氧化碳气体浓度,具有测量精度高、调校周期长、 重复性好、测量范围宽、使用寿命长、不受其它背景气体(CH4H2SSO2N2O2 等)影响等优点。

2、传感器在设计上采用高性能单片微机和高集成数字化电路,结构简单、性能可靠、调试、维护方便。

3、传感器除具有超限报警输出功能(需选配)。

5、传感器整机采用低功耗设计,带载距离长。

6、传感器的外壳采用了高强度结构设计,抗冲击能力强。

使用注意:

1.设备所内置CO2传感器属于非色散红外二氧化碳传感器,需要充分的通电加热后才能达到良好的使用状态,我们建议你至少预热5分钟,甚至达到1-3小时预热。

2.本产品用于大棚、环境、空气质量控制的二氧化碳探测装置。适宜于二氧化碳浓度的探测,二氧化碳气体敏感元件测试浓度范围:0 -5000ppm



技术参数


参数

技术指标

二氧化碳测量范围

0-5000ppm

二氧化碳最大允许误差

±300ppm

大气压气压

30-109hPa

温度测量范围

-40℃~+123.8℃

温度标称测温精度

±0.5℃

湿度测量范围

0~100RH

湿度测量精度

±4.5%RH @25

光照度测量范围

0-65535lux

光照度最大允许误差

±7%

光照度重复测试

±5%

光照度温度特性

±0.5%/

波特率

9600

通讯端口

Zigbee无线

无线频率

2.4G ISM全球免费频段(ZigBee)

网络类型

星型网

网络容量

65535个网络节点

供电电源

总线供电,DC12V-24V1A

耗电

4W

运行温度

-30 -85

工作湿度环境:

095%RH

外形尺寸

125×80×60mm3



接口说明


电源ZIGBEE无线通讯接口

设备出厂前自带了1米引线,每根线芯的颜色已按下表进行了规定,请严格按照要求进行接线,否则会烧毁设备。

线芯颜色

标号

说明

红色

VCC

电源正极,电压范围:DC12-24V

绿色

GND

电源负极

黄色

A+

RS485 A+ (同时可选配接口口)

兰色

B-

RS485 B- (同时可选配接口口)





外形尺寸




                           ZIGBEE,无线 高灵敏度、微型、红外CO2传感器、CO2传感器模块、最轻的NDIR技术、二氧化碳传感器、输出接口多样、UART、PWM、TTL

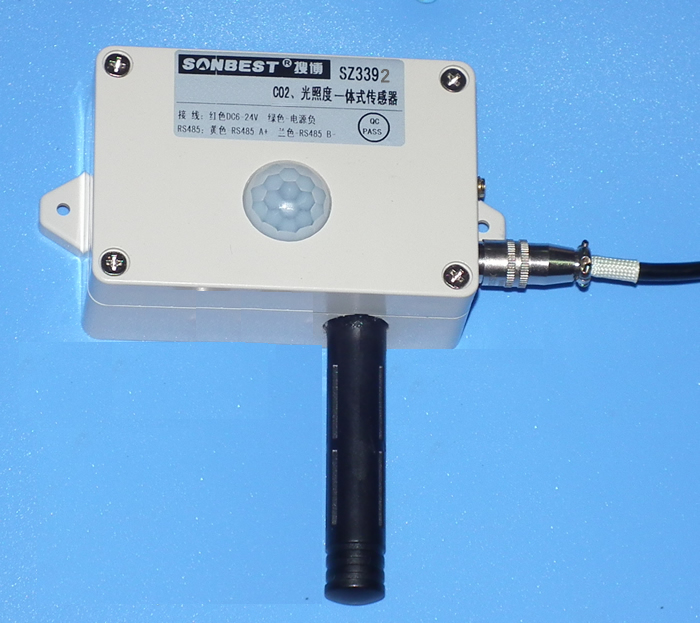

产品照片


ZIGBEE,无线 高灵敏度、微型、红外CO2传感器、CO2传感器模块、最轻的NDIR技术、二氧化碳传感器、输出接口多样、UART、PWM、TTL



关键词: ZIGBEE,无线 高灵敏度、微型、红外CO2传感器、CO2传感器模块、最轻的NDIR技术、二氧化碳传感器、输出接口多样、UART、PWM、TTL, 暂无备注

RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线





SM7310系列产品选型

  • 型号
  • 说明
  • SM7310B
  • RS485通讯接口
  • SM7310M接口
  • 4-20mA电流输出
  • SM7310V
  • DC0-5V电压信号输出
  • SM7310V-10输出
  • 电压信号输出
