产品介绍
SM1910C温湿度数据采集模块,配合美国瑞士专用温湿度传感器,基于工业用MODBUS-RTU协议，实现低成本温湿度状态在线监测的实用型一体化模块。
本模块可应用于(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 （8）宾馆温湿度监控（9）档案室温湿度监控（10）智能家居温湿度监控(11) 其它需要监测温湿度的各种场合等。
产品特色
1. 采用进口传感器，精度高
2. CAN远距离通信接口，最远可达10公里
3. 指令简单
4. 总线最多可以挂接110个温湿度模块
5. 标准工业导轨安装
6. 6-24V宽电源供电
7. 组网方案，每个模块都有一个地址，可任设意设置地址
8. 高性价比
技术参数
| 参数 | 值 |
| 显示测温范围 | -40℃~+123.8℃ |
| 传感器标称测温精度 | ±0.5℃(内置为SHT10) |
| 显示测湿范围 | 0~100%RH |
| 传感器标测湿精度 | SHT10:±4.5%RH |
| 波特率 | 250kbps（可订制其它波特率） |
| 通讯端口 | CAN |
| 供电电源 | 总线供电，DC6V-24V 1A |
| 耗电 | 1W |
| 运行环境： | -40℃～85℃ |
| 外形尺寸 | 83×59×33mm³ |
接口说明
CAN接口接口其引脚定义如下：
| 标号 | 引脚 | 说明 |
| 1 | V+ | DC 6-24V电源正 |
| 2 | V- | DC 6-24V电源负 |
| 3 | H+ | CAN 显性 |
| 4 | H- | CAN 隐性 |
配套CAN-USB分析仪（选配）
![[SU8190C]CAN分析仪 CANOpen J1939 DeviceNet USBCAN-2 USB转CAN 兼容zlg](http://www.sonbest.com/uploads/allimg/160328/2-16032Q430191N.jpg)
应用方案
SM1910C模块内置CAN接口转换器,通过CAN总线的组网方式，可以将通讯距离延长到最长10000米，可以有效解决最简连接的距离过短问题。
下图是基于SM1910C模块大棚温湿度监测的CAN组网结构图，每个SM1910C模块都有一个节点编号，一个小系统，可以最多放置110个SM1910C模块。 因每个模块采用宽电压供电，所以整个系统都可以采用总线供电的方案。
推荐应用方案的优点：所有温湿度数据可在大屏幕显示器上直接显示出来，监测工作站SLET3000完成巡检、节点纠错控制、数据通讯等功能。缺点：造价相对于基本方案较高。
上图为基本方案，基本方案的优点： 成本低;缺点：节点处理及巡回检测等各种工作交由上位机处理，上位机软件复杂。适应有较强软件开发能力的用户使用。
经济方案
基本方案的优点： 成本低;缺点：节点处理及巡回检测等各种工作交由上位机处理，上位机
软件复杂。适应有较强软件开发能力的用户使用。
外形尺寸
通讯协议
CAN2.0B标准帧格式.
CAN 标准帧信息为11 个字节包括两部分信息和数据部分前3 个字节为信息部分。
字节1 为帧信息。第7 位(FF)表示帧格式，在扩展帧中，FF=1；第6位(RTR)表示帧的类型，RTR=0
表示为数据帧，RTR=1 表示为远程帧；DLC 表示在数据帧时实际的数据长度。
字节2~3为报文识别码11 位有效。字节4~11为数据帧的实际数据，远程帧时无效。
本产品采用的协议为企业内部的协议，非标准CAN open协议。默认速率为250k。
SM1810C出厂时默认节点号为1，即报文识别码为CAN标准帧中的ID.10-ID.3。
当使用右对齐方式：
当采用直接ID右对齐方式时，报文识别码需左移3位。如当前设备地址为1时，左移3位时为1000B，即此时地址为08.

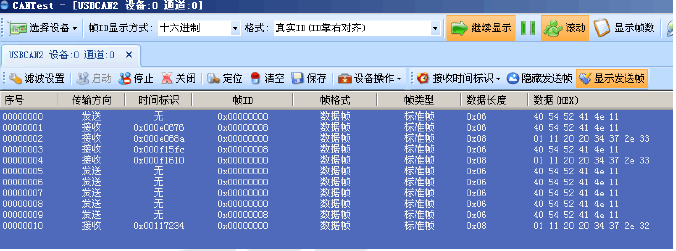

比如硬件地址为1时，采用ID靠右对齐的方式时，实际ID为08，如下图所示，帧ID为 00 00 00 08，发送正确的命令即可有数据回复。
可以用主站通过命令重新设置节点号，节点号的范围为1~127。重新设置节点号后，必须复位系统，系统重启后，新节点号才有效。因通讯都为十六进制格式，表格里的数据都为16进制格式。
比如主机ID为00 00,传感器地址为01 00将当前1号节点更改为2号,更改设备ID的通讯报文如下：
]
温度数据的寄存器地址为0x11,湿度的为0x22.
如上例所示，传感器的数据为6个节字构成，6个字节都转换成asc码即为真实数据。
比如17.5 这6个字节分别 20 20 31 37 2E 35,其中0x20表示该字节数据为空,0x31是3的ASCII值，0x31是1的ASCII值，0x2E是 . 的ASCII值。其中第5个字节固定0x2E
即小数点的ASCII值。
配件清单
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 1 | CAN总线温湿度采集模块 | SM1810C | 1台 | |
| 2 | 温湿度传感器SLHT1-1 | 1个 |
产品选型
| 型 号 | 型号说明 | 备注 | |
| SM1910 | SM1910xy |
其中x为A时RS232接口 B时 RS485接口 C时 CAN 接口 |
Y=1时 ，精度4.5% Y=2时 ，精度3% Y=3时 ，精度2% |
产品照片
