搜博SM7310V 电压型支架式温湿度传感器

产品型号:SM7310V
产品品牌:搜博
客服微信:13817973353 13918126020
在线客服: 销售1: 搜博销售1 销售2: 搜博销售2 订制: 点击这里给我发消息
热线电话:021-51083595 021-66862055
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载

SM7310

产品简介


      SM7310V支架温湿度传感器,内部使用了进口数字式温湿度传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性。产品设计了RS485、DC0-5V/10V电压、4-20mA电流等多种输出方式供选择。
      广泛应用于机房、医药车间、食品车间、仓库、变电站、冷库、暖通空调、除湿器、测试及检测设备、农业大棚、环境监测等领域。


特点与特色


     1.    标准电压设置,方便应用
     2.    性价比高

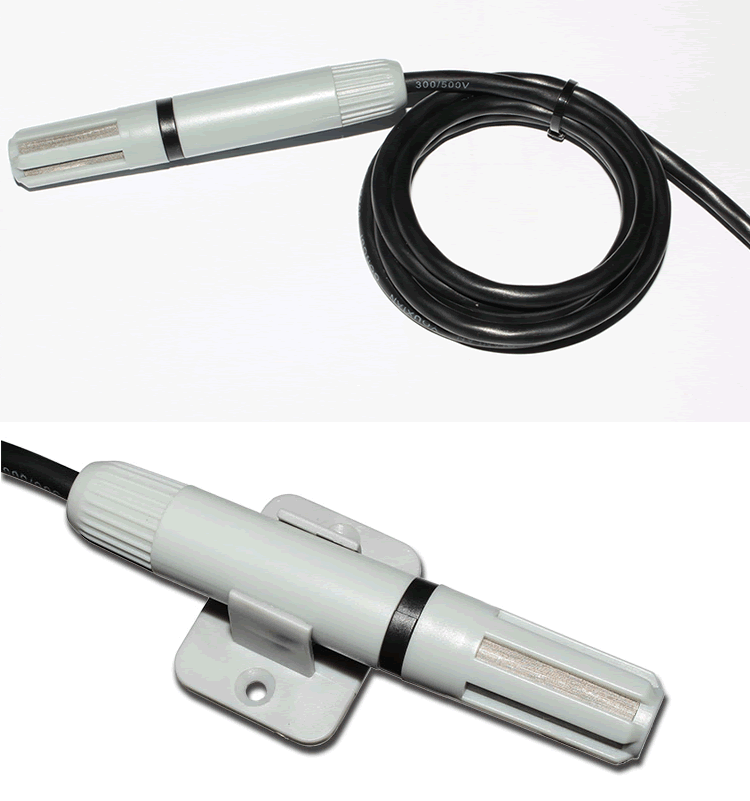

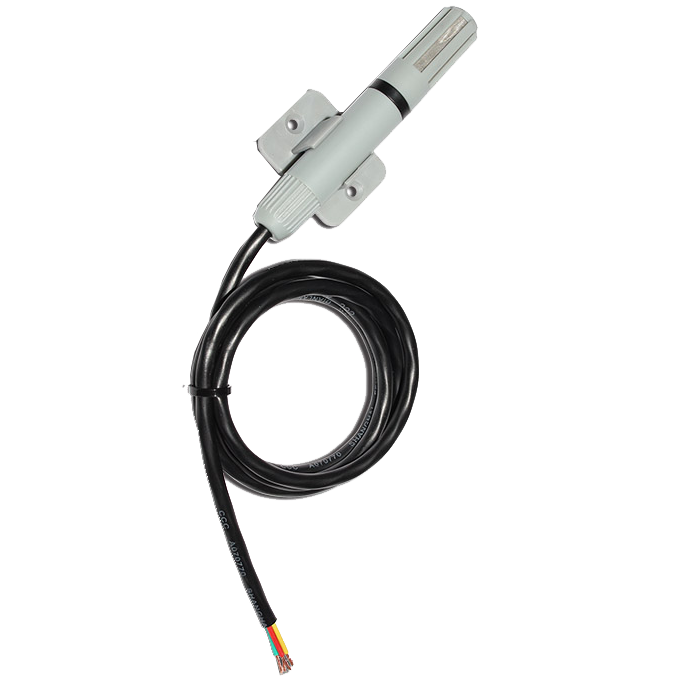

实物照片





接线方式


        任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线,接好线确认无误后再通电使用。

产品自带1米4芯引线,线芯颜色及其引脚定义如下:

线芯颜色 引脚 说明
红色 VCC DC12-24V电源正,建议用DC12V
绿色 GND DC12-24V电源负,建议用DC12V
蓝色 T+ 温度输出
黄色 H+ 湿度输出

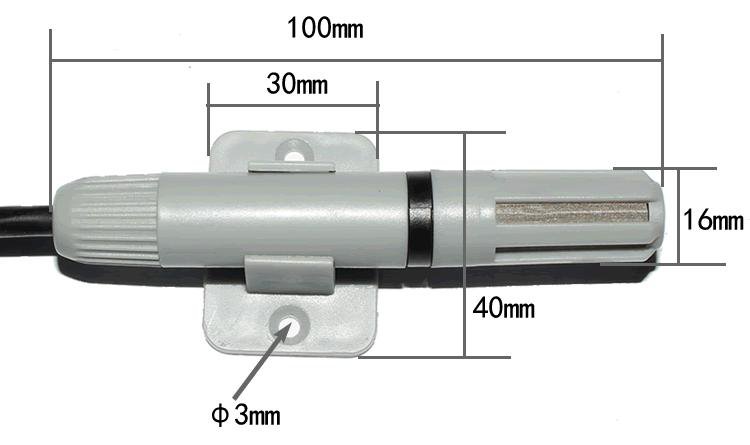

外形尺寸






接线方法


       本产品采用工业通用的电压信号输出的方式,下图为典型的应用接线示意图。其中V-为电压源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与H+之间为湿度信号电压输出;V-与T+之间为温度信号电压输出。


使用说明


     输出为模拟量,电压分别对应设定的满量程。下面分别介绍电压与具体温度和湿度数值的关系。
     本设定的湿度检测量程为0-100%RH,那电压与湿度的关系如下表所示:若,湿度满量程记为HA,读出的电压值为AR,那实际对应的湿度值HR为:
HR=AR*HA/5 ,则常用数据可列表如下:

读出电压值(V) 读出湿度值(100%RH) 计算过程
0 0 0*100/5
1 20 1*100/5
2 40 2*100/5
3 60 3*100/5
4 80 4*100/5
5 100 5*100/5


      比如设定的温度测量范围为:-30至80℃,那电压与温度的关系如下表所示: 若,温度满量程记为TA,读出的电压值为AR,那实际对应的湿度值TR为:
TR=AR*TA/5-30
读出电压值(V) 读出温度值(℃) 计算过程
0 -30 0*110/5-30
1 -8 1*110/5-30
2 14 2*110/5-30
3 36 3*110/5-30
4 58 4*110/5-30
5 80 5*110/5-30



注意事项


一.接线检查

1使用前请认真阅读接线说明,确保接线正确,因接线错误导致产品损坏不在免费质保范围内。
2 本产品禁止在大于85度或有化学物质环境下使用。
3 产品若发生故障不得自行拆卸。

二.故障分析与排除

没有电压输出
可能原因:
1)检查接线是否正确,如果电压电源线接反,或供电电源小于DC5V都会造成现象。
2)本产品为三线制电压接线方式。
3)电压信号线是否与电源正极碰过,若带电接线,有可能造成接口电路损坏


RS485接口技术参数

  • 型号
  • SM7310B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 传感器:外径16 长100mm   支架: 31 x 40 x3mm  引线线长1米
  • 保修期
  • 1年
  • 配件



4-20mA电流接口技术参数

  • 型号
  • SM7310M
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 12 ~ 24 V
  • 输出
  • 4-20mA
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 传感器:外径16 长100mm   支架: 31 x 40 x3mm  引线线长1米
  • 保修期
  • 1年
  • 配件



0-5V/0-10V电压接口技术参数

  • 型号
  • SM7310V / SM7310V-10V
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 12 ~ 24 V
  • 输出
  • DC0-5V / 0-10v
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 传感器:外径16 长100mm   支架: 31 x 40 x3mm  引线线长1米
  • 保修期
  • 1年
  • 配件
