搜博SM7310B RS485总线型支架式温湿度传感器

产品型号:SM7310
产品品牌:搜博
客服微信:13817973353 13918126020
在线客服: 销售1: 搜博销售1 销售2: 搜博销售2 订制: 点击这里给我发消息
热线电话:021-51083595 021-66862055
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载

SM7310

产品简介


         SM7310 支架温湿度传感器,内部使用了进口数字式温湿度传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性。产品设计了 RS485、DC0-5V/10V 电压、4-20mA 电流等多种输出方式供选择。
         广泛应用于机房、医药车间、食品车间、仓库、变电站、冷库、暖通空调、除湿器、测试及检测设备、农业大棚、环境监测等领域。


特点与特色


1.  采用进口传感器,精度高,不会因距离太远导致数据不准确
2.  远距离通信接口,最远可达1公里
3.  指令简单、高性价比
4.  支架式底座,安装更方便
5.  基于工业通用的MODBUS-RTU协议,可接入PLC或组态软件

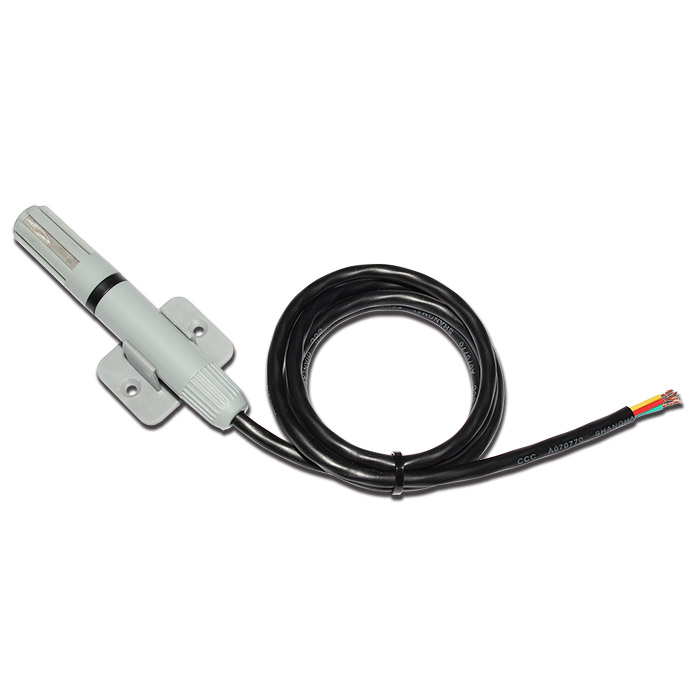

实物照片





应用方案







外形尺寸

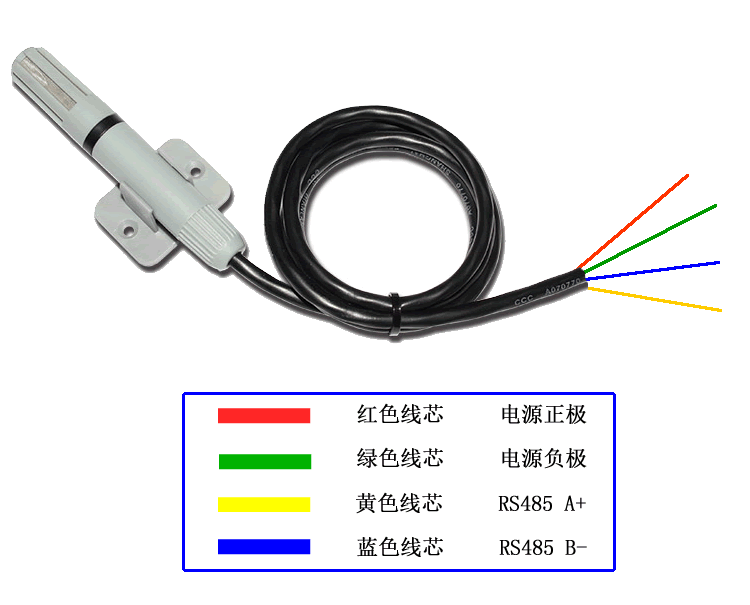

接线方法

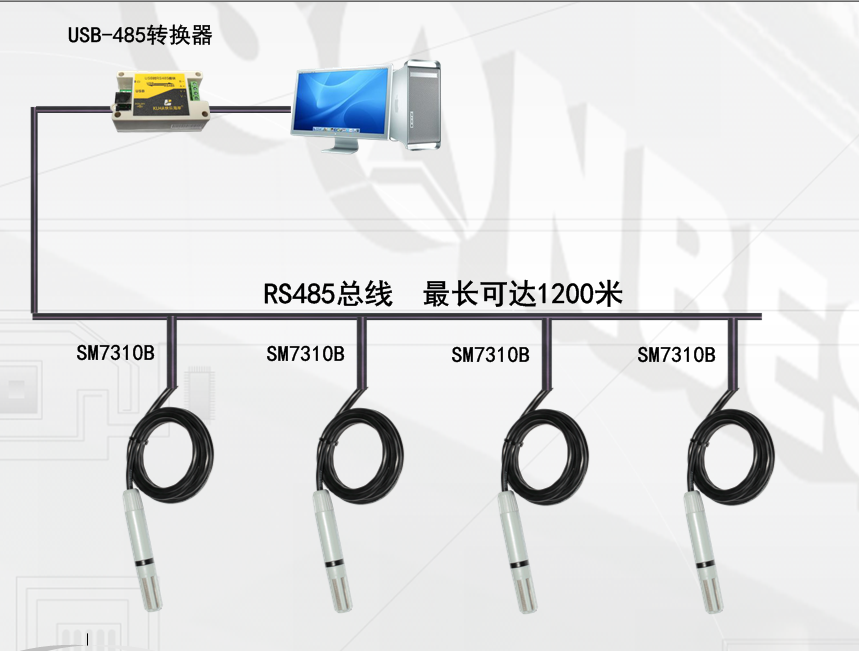

RS485接线方法


通讯协议


设备所有操作或回复命令都为16进制数据。默认通讯波特率:9600,8,n,1。
意义如下:

B、功能码:不同的应用需求功能码不同,比如3为查询输入寄存器数据。

D、数据长度:读取的长度。

2.读取数据。

命令说明

设备地址

功能码

起始地址

数据长度

校验码

使命格式

01

03

00 00

00 02

C4 0B

发送举例

01 03 00 00 00 02 C4 0B


响应格式及举例:

响应说明

设备地址

功能码

数据长度

温度数据

湿度数据

校验码

响应格式

01

03

04

06 BE

1D F4

92 48

响应举例



01 03 04 06 BE 1D F4 92 48

  上例响应数据中:由于测点数据长度占两个字节,比如温度数据06 BE, 折成10进制即为:1726,因模块分辨率为0.01,该值需除以100,即实际值为17.26度,同理:1D F4湿度数据,十进制数据为:7668,湿度值为76.68%RH.


用户也可以根据寄存器地址,根据上述协议格式读取相应数据。产品可用寄存器列表如下:

组态软件中地址

寄存器地址

(十六进制)

寄存器说明

数据类型

值范围

40001

00 01

温度

无符号整形

0-65535

40002

00 02

湿度

无符号整形

0-65535

40100

00 64

型号编码

无符号整形

1000-65535

40101

00 65

测点总数

无符号整形

1000-65535

40102

00 66

设备地址

无符号整形

1000-65535

40103

00 67

波特率

无符号整形

1-6

40104

00 68

通讯模式

无符号整形

1-2

40105

00 69

协议类型

无符号整形

1-3

40106

00 6A

上传时间间隔

无符号整形

0-36000

40107

00 6B

温度校正值

无符号整形

0-1000,64535-65535

40108

00 6C

湿度校正值

无符号整形

0-1000,64535-65535


3.读取与修改设备地址


读取设备地址。若不知道当前设备地址、且总线上只有一个设备时,可以通过此命令查询当前设备地址。

命令说明

设备地址

功能码

起始地址

数据长度

校验码

使命格式

01

03

00 00

00 64

D0 5E

发送举例

FA 03 00 64 00 01 D0 5E


 响应格式及举例:

响应说明

设备地址

功能码

数据长度

数据

校验码

响应格式

01

03

02

07 12

3A 79

响应举例

01 03 02 07 12 3A 79


 更改设备地址

命令说明

设备地址

功能码

起始地址

目标地址

校验码

使命格式

01

03

00 66

00 02

E8 14

发送举例

01 06 00 66 00 02 E8 14

上述举例将设备地址1更改为2。


响应格式及举例。成功更改后,设备会响应。

响应说明

设备地址

功能码

寄存器地址

目标地址

校验码

响应格式

02

06

00 66

00 02

E8 27

响应举例

02 06 00 66 00 02 E8 27


4.读取与修改波特率

读取波特率:设备默认出厂波特率为9600,若需要更改,可根据下表及相应通讯协议进行更改操作。

波特率

代码

备注

2400

1



4800

2



9600

3

默认

19200

4



38400

5



115200

6




读取波特率发送命令说明

命令说明

设备地址

功能码

起始地址

数据长度

校验码

使命格式

01

03

00 67

00 01

35 D5

发送举例

01 03 00 67 00 01 35 D5


响应格式及举例:

响应说明

设备地址

功能码

数据长度

波特率代码

校验码

响应格式

01

03

02

00 03

3A 79

响应举例

01 03 02 00 03 F8 45


更改波特率:

命令说明

设备地址

功能码

起始地址

目标地址

校验码

使命格式

01

03

00 66

00 02

E8 14

发送举例

01 06 00 67 00 05 F8 16

上述举例将波特率从9600更改为38400,即将代码从3更改为5。

响应说明:

  成功更改后,新的波特率会即时生效,此时设备会失去响应,或响应不正确。


5.修改通讯模式
本功能暂不支持用户修改操作。


6.修改协议类型
  本功能暂不支持用户修改操作。


7,修改上传时间间隔
  本功能暂不支持用户修改操作。

8.温湿度校正值
   当数据与参照标准有误差时,我们可以通过调整“温度校正值”来减小显示误差。 校正差值可修改范围为正负10度,即值范围为0-1000或64535-65535。
   比如当温度显示值偏小1度时,我们通过增加1度来校正。因产品分辨率为0.01,实际通讯中,值1在命令中用100即十六进制0x64来表示;如果需要减小,则可以设置负值,比如-1度,对应十六制制值为FF 9C,其计算方式为100-65535=65435,再转为十六进制则为0x FF 9C
  我们以温度为例:

命令说明

设备地址

功能码

寄存器地址

校正参数

校验码

使命格式

01

03

00 6B

00 64

F9 FD

发送举例

01 06 00 6B 00 64 F9 FD

成功更改后,设备会响应。

响应说明

设备地址

功能码

寄存器地址

校正参数

校验码

响应格式

01

06

00 6B

00 64

F9 FD

响应举例

01 06 00 6B 00 64 F9 FD

  湿度的校正值修改方法一样,只是寄存器地址为00 6C。

注意事项

一,接线检查

使用前请认真看接线方法,确保接线正确,因接线错误导致产品损坏不在免费质保范围内

本产品禁止在大于85度或有化学物质环境下使用。

产品若发生故障不得自行拆卸。


二,故障分析与排除

  没有通讯可能的原因:

检查接线是否正确:如果RS485信号线接反或供电小于DC5.5V都有可能造成无通讯;

用户是否使用了USB转换线? 如果使用,驱动是否正确安装? 对应的串口号是否正确?

是否更改过波特率,如果更改过,建议使用2400,4800,9600,19200,38400,115200挨个发送查询命令:FA 03 00 64 00 01 D0 5E,直到有数据。

测温数据显示为0可能原因:

若用户使用自己的调试工具或软件,检查寄存器地址是否正确;

检查传感器接线是否有断线现象。

传感器是否有浸水现象,若有,去掉结水烘干后再试。


RS485接口技术参数

  • 型号
  • SM7310B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 传感器:外径16 长100mm   支架: 31 x 40 x3mm  引线线长1米
  • 保修期
  • 1年
