传感器型号	输出方式	测量参数
SM3001B	RS485	土壤水分
SM3001V	0-2V、0-3.3V、0-5V、0-10V	土壤水分
SM3001M	4-20mA	土壤水分
SM3002B	RS485	土壤水分温度
SM3002V	0-2V、0-3.3V、0-5V、0-10V	土壤水分温度
SM3002M	4-20mA	土壤水分温度
SM2801B	RS485	土壤水分
SM2801V	0-3V、0-5V	土壤水分
SM2801M	4-20mA	土壤水分
SM2802B	RS485	土壤水分温度
SM2802V	0-3V、0-5V	土壤水分温度
SM2802M	4-20mA	土壤水分温度

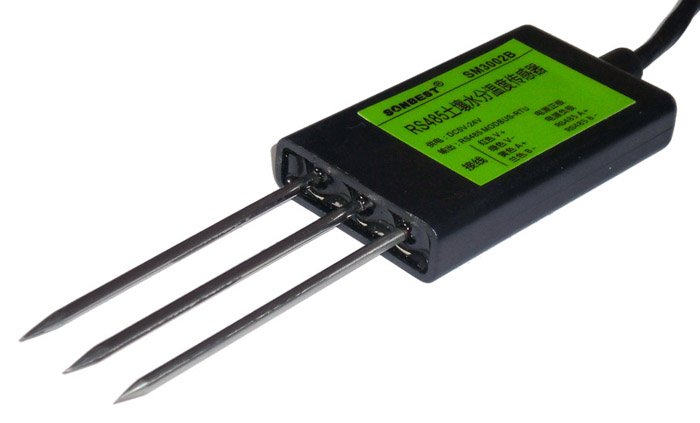

SM30系列外观图

SM28系列外观图

产品介绍

土壤水分传感器为可远距离传输的土壤水分传感器，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量，也叫农田墒情检测仪。采用4-20mA、0-2V或RS485多种工业通用接口，可直接接入各种显示仪表，实现土壤水分监测。与数据采集器配合使用，可作为水分定点监测或移动测量的仪器。
土壤的各种理化性状、地形的差异作用、气候变化和人为的土壤管理措施对土壤水分状况有不同的影响，地表特征与土壤水分状况也存在着依次的相关性。SM2801是一种高精度、高可靠性、受土壤质地影响不明显的快速土壤水分测量传感器。传感器采用世界先进的最新FDR原理制作，其性能和精度可与TDR型和FD型土壤水分传感器相媲美，并在可靠性与测量速度上具有更大的优势。本产品可应用在(1) 农场自动化灌溉系统 (2) 温室大棚种植土壤水分控制系统(3) 食用菌水分控制系统（4）沙漠地区农业自动化滴灌系统。其它需要监测土壤水分的各种场合等。
搜博自主研发产品，采用工业级精密核心元件，使其具有优越的准确性与长期稳定性。小巧化的体积设计，方便携带和安装。结构设计合理密封，不锈钢探针保证适用性和广泛性。设备采用工业通用的RS485、MODBUS-RTU通讯协议，可以直接与各种组态软件或PLC直接联机使用。

技术参数

一、RS485输出

参数	SM3002B (SM2802B)	SM3001B (SM2801B)
电源电压范围	DC6～24V(直流电压)	DC5～24V(直流电压)
水分测量范围	0～50% （可设置显量量程）	0～24% （可订制量程）
水分测量精度	3%FSD	3%FSD
温度测量范围	-30℃~+70℃	无
温度测量精度	0.5℃(0℃~+70℃)	无
探针长度	< 100mm	< 100mm
探针直径	Φ3.5mm	Φ3.5mm
探针材料	不锈钢	不锈钢
密封材料	环氧树脂	环氧树脂
响应时间	< 1秒	< 1秒
测量稳定时间	< 2秒	< 2秒
输出信号	RS485 (MODBUS-RTU协议)	RS485 (MODBUS-RTU协议)
测量频率	100MHz	100MHz
测量区域	以中央探针为中心，周围30mm高为100mm区域	以中央探针为中心，周围30mm高为100mm区域
产品功耗	< 0.5W	< 0.5W
运行环境：	-30℃～+85℃	-30℃～+85℃
外形尺寸	见尺寸图	见尺寸图

二、电压型输出

参数	SM3002V(SM2802V)	SM3001V(SM2801V)
电源电压范围	DC12～24V(直流电压)	DC12～24V(直流电压)
水分测量范围	0～24%	0～24%
水分测量精度	3%FSD	3%FSD
温度测量范围	-30℃~+70℃	无
温度测量精度	0.5℃(0℃~+70℃)	无
探针长度	< 100mm	< 100mm
探针直径	Φ3.4mm	Φ3.4mm
探针材料	不锈钢	不锈钢
密封材料	环氧树脂	环氧树脂
响应时间	< 1秒	< 1秒
测量稳定时间	< 2秒	< 2秒
输出信号	默认0～2V（量程可选）	默认0～2V（量程可选）
测量频率	100MHz	100MHz
测量区域	以中央探针为中心，周围30mm高为100mm区域	以中央探针为中心，周围30mm高为100mm区域
产品功耗	< 0.5W	< 0.5W
运行环境	-30℃～+85℃	-30℃～+85℃
外形尺寸	见尺寸图	见尺寸图

三、电流型输出

参数	SM2801M	SM3001M
电源电压范围	DC12～24V(直流电压)	DC12～24V(直流电压)
水分测量范围	0～100%	0～100%
水分测量精度	3%FSD	3%FSD
探针长度	< 100mm	< 100mm
探针直径	Φ3.4mm	Φ3.4mm
探针材料	不锈钢	不锈钢
密封材料	环氧树脂	环氧树脂
响应时间	< 1秒	< 1秒
测量稳定时间	< 2秒	< 2秒
输出信号	4～20mA	4～20mA
测量频率	100MHz	100MHz
测量区域	以中央探针为中心，周围30mm高为100mm区域	以中央探针为中心，周围30mm高为100mm区域
产品功耗	< 0.5W	< 0.5W
运行环境	-30℃～+85℃	-30℃～+85℃
外形尺寸	见尺寸图	见尺寸图

接口说明

一、SM3002B 、SM2802B、 SM3001B、SM2801B四线制）
设备为RS485总线接口，设备为4芯输出接口，红线、绿线是传感器电源接口，绿线与黄色为是RS4854输出接口。
具体颜色与引脚定义如下表所示：

说明	线色	技术说明
供电电源正 V+	红色	DC6-24电源电压正极
供电电源负 V-	绿色	DC6-24V输入电压负极
RS485 B-	兰色	RS485 B-
RS485 A+	黄色	RS485 A+

>
二、SM3002V、SM2802V四线制 / SM3001V、SM2801V三线制

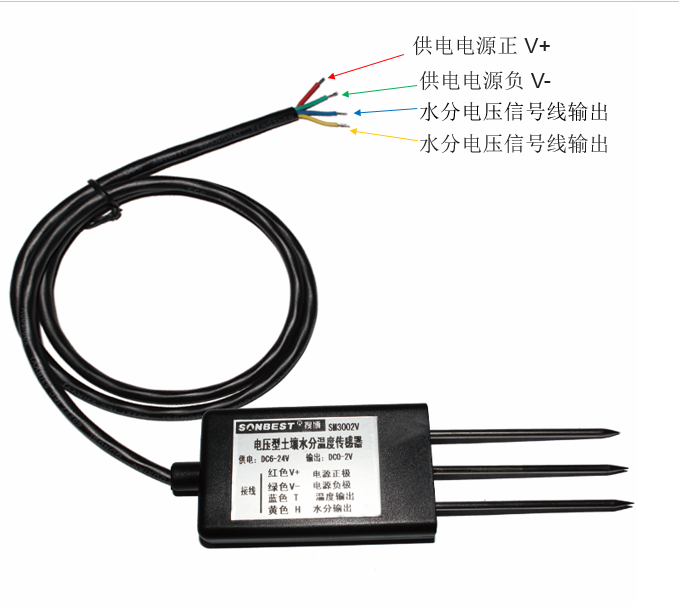

SM3002V和SM2802V设备输出四线接口，具体颜色与引脚定义如下表所示：

说明	线色	技术说明
供电电源正 V+	红色	DC6-24电源电压正极
供电电源负 V-	绿色	DC6-24V输入电压负极
温度电压信号线输出	兰色	0～2V电压输出对应温度-30℃～ +70℃
水分电压信号线输出	黄色	0～2V电压输出对应水分0～24%

本设备采用电压型信号输出的方式，下图为典型的应用接线示意图。

SM3001V和SM2801V设备输出三线接口，具体颜色与引脚定义如下表所示：

说明	线色	技术说明
供电电源正	红色	12～24V输入电压正极
供电电源负	黑色	12～24V输入电压负极
水分电压信号线输出	蓝色	0～2V电压输出对应水分0～24%

本设备采用电压型信号输出的方式，下图为典型的应用接线示意图。

接口说明

三、 SM3001M、SM2801M三线制

SM3001M和SM2801M若设备为4-20mA接口，设备输出三线接口，红线、蓝线是传感器电源接口，绿线是电流输出接口。如下图所示：
具体颜色与引脚定义如下表所示：

说明	线色	技术说明
供电电源正	红色	12-24V输入电压正极
供电电源负	黑色	12-24V输入电压负极
电流输出正	蓝色	4-20mA对应水分0-100%

本设备采集工业通用的电流4-20mA信号输出的方式，下图为典型的应用接线示意图。其中V-为电源的负极。V+与V-之间通常在本地接入电源。而A+与A-之间为水分信号电流输出。因输出为是电流信号，故可以远距离信号传输。理论上最大可以在1000米距离范围内可靠传输。

外形尺寸

关键词：电压型0-5V、电流型4-20mA、RS485型土壤墒情、水分传感器、水分温度检测仪、土壤水分采集仪、16路水分采集模块，销售热线：021-51083595，批量用户请联系021-61374977，可以享受更多优惠。

RS485接口技术参数

型号
SM1000B

量程
-30 ~ 80°C

精度
±0.5℃(由传感器决定)

分辩率
0.01

功耗
<1W

输入电压
DC 6 ~ 24 V

波特率
9600

保存环境
-40 ~ 70°C，5 ~ 95% RH（无凝露)

工作温度
-40 ~ 85°C（工业级）

尺寸
见尺寸图

保修期
1年

配件
1根传感器引线，1根RS485通讯线
